Spannzangen-Spannfutter

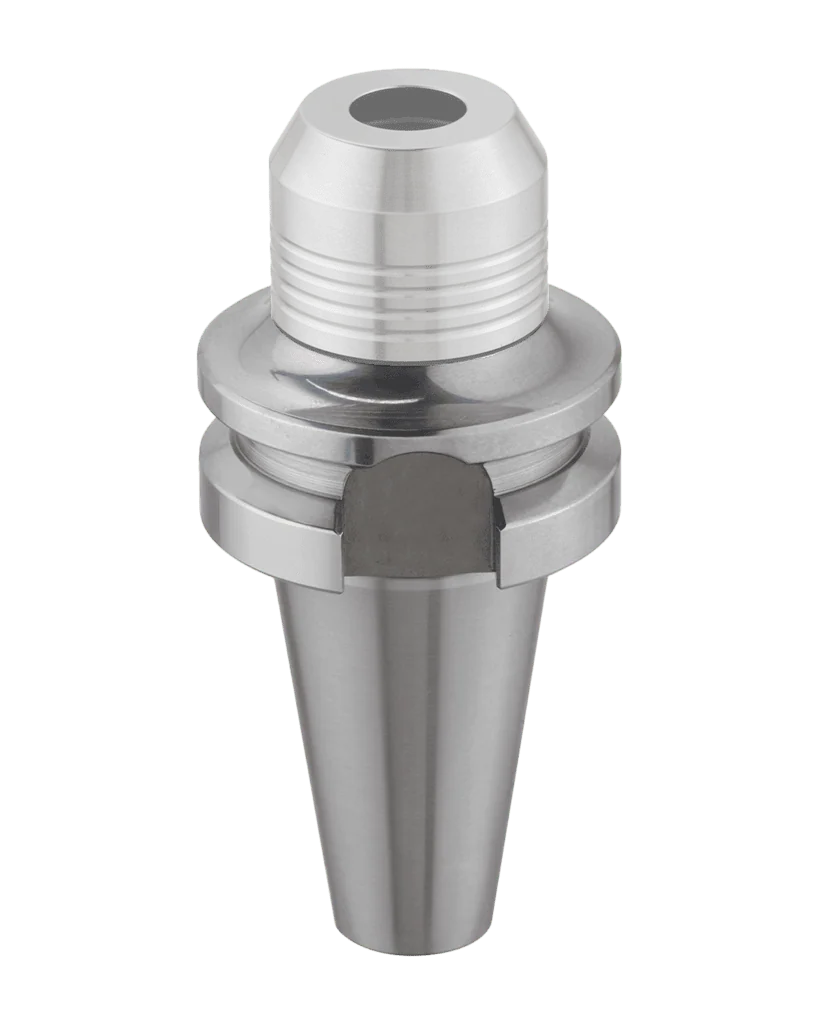

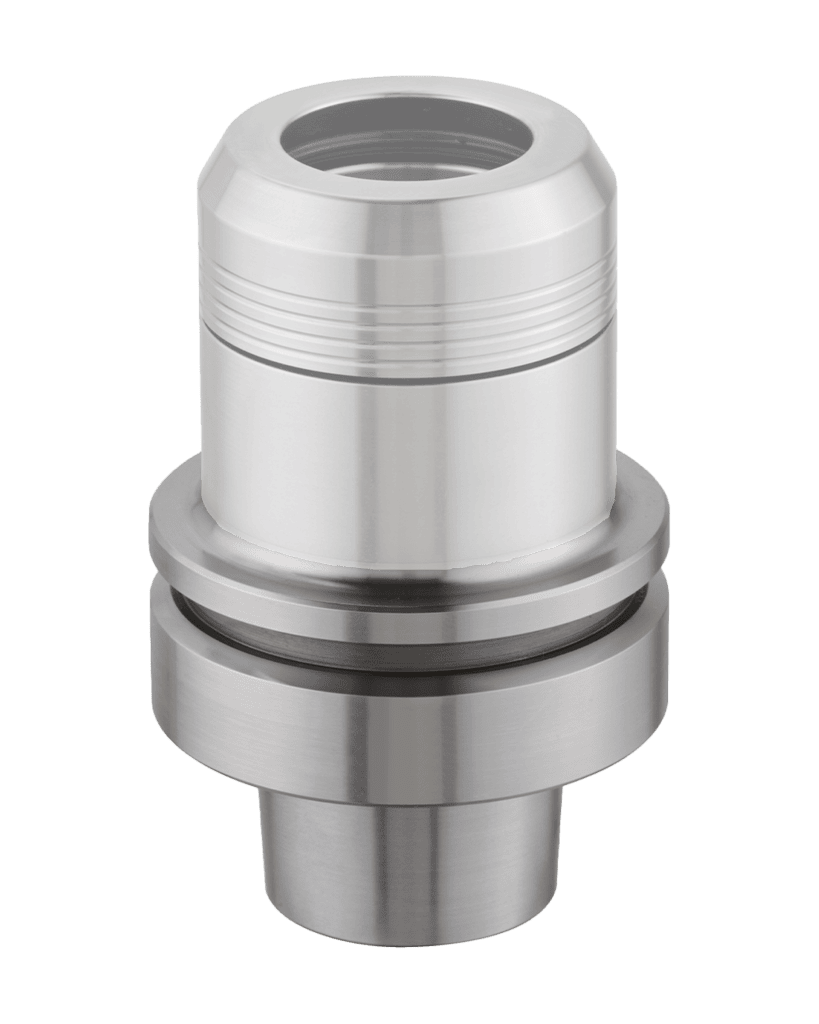

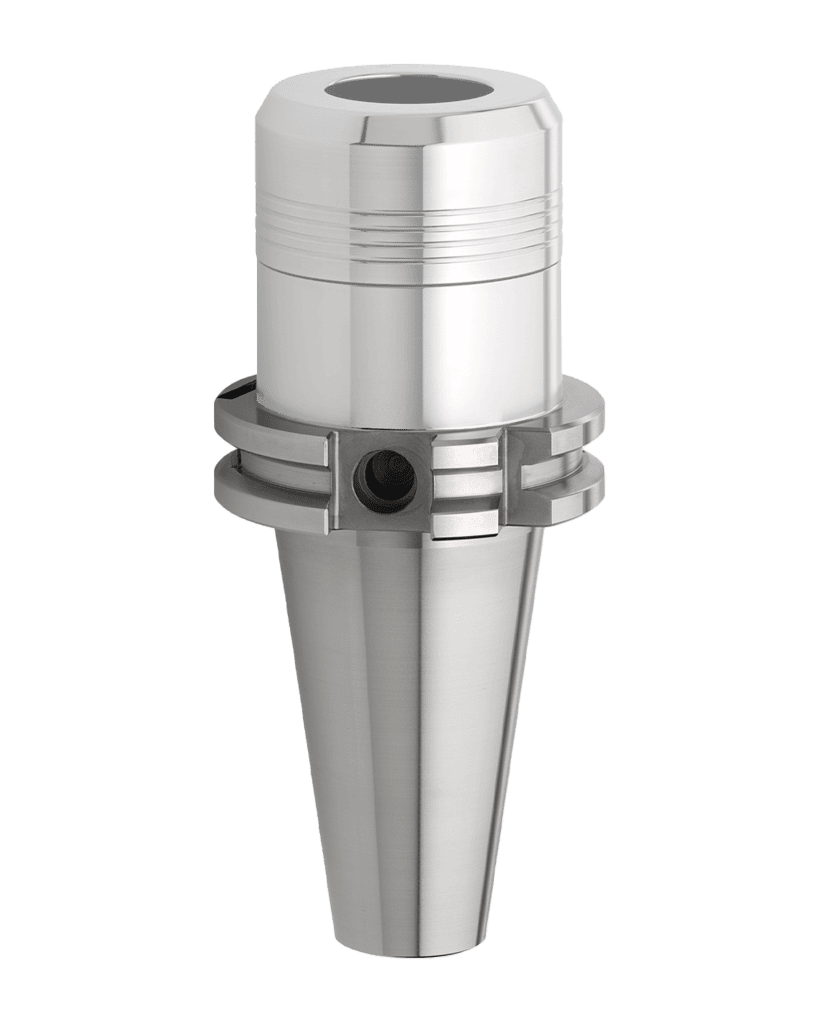

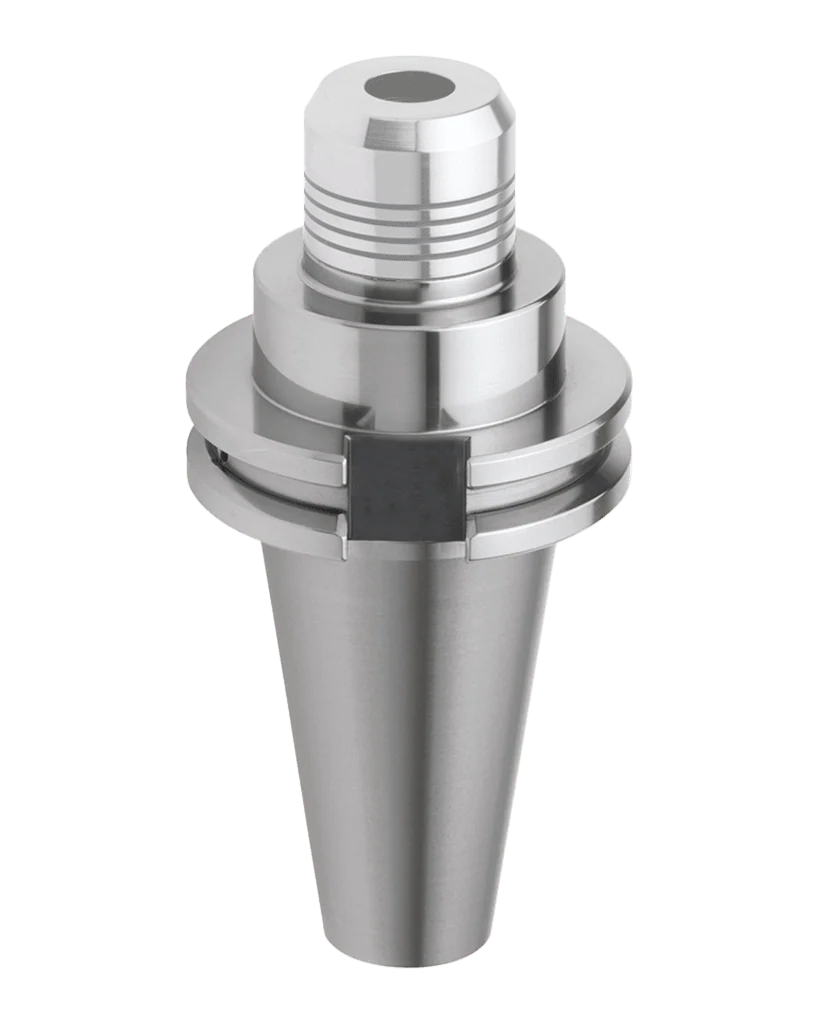

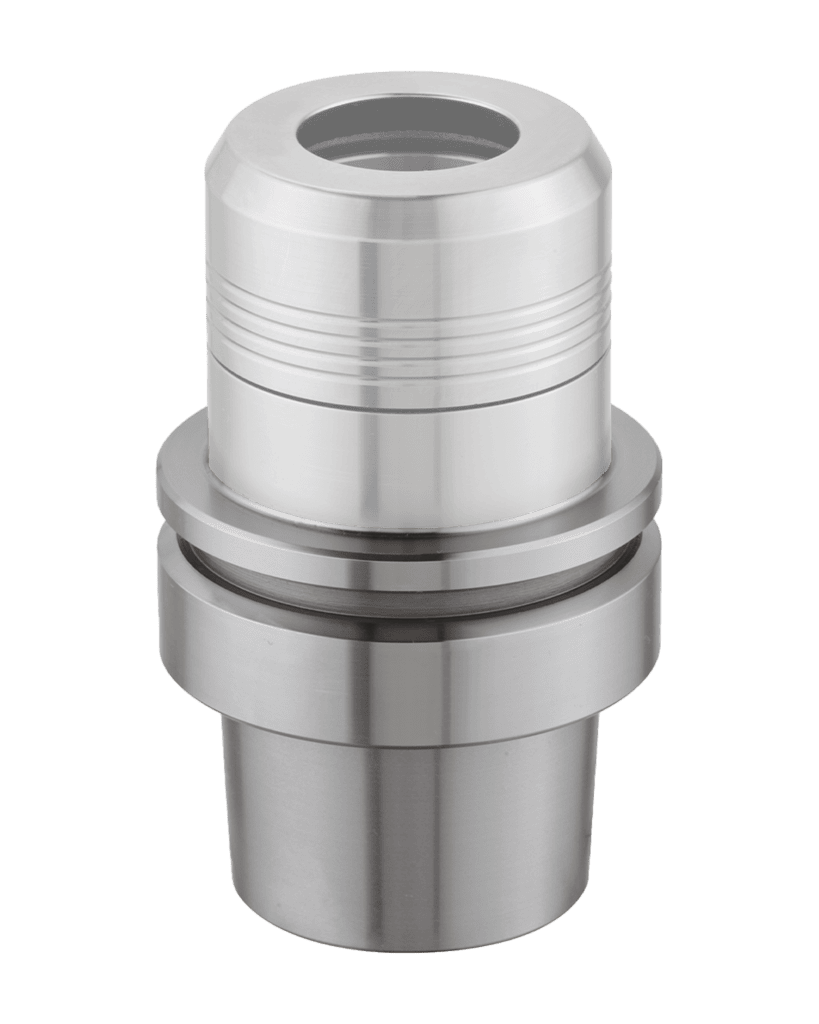

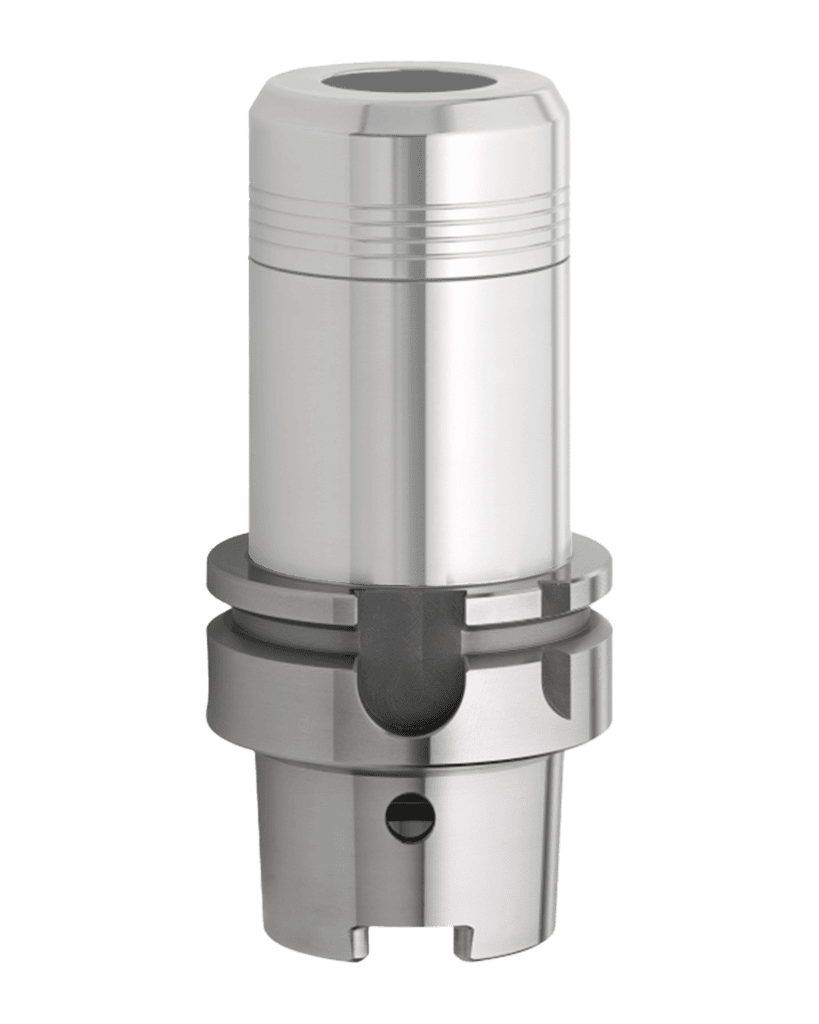

Mit mehr als 60 Spindelschnittstellen haben wir auf jeden Fall die passende Lösung für Sie in unserem CENTRO|P Baukasten.
Spannzangen-Spannfutter Fakten

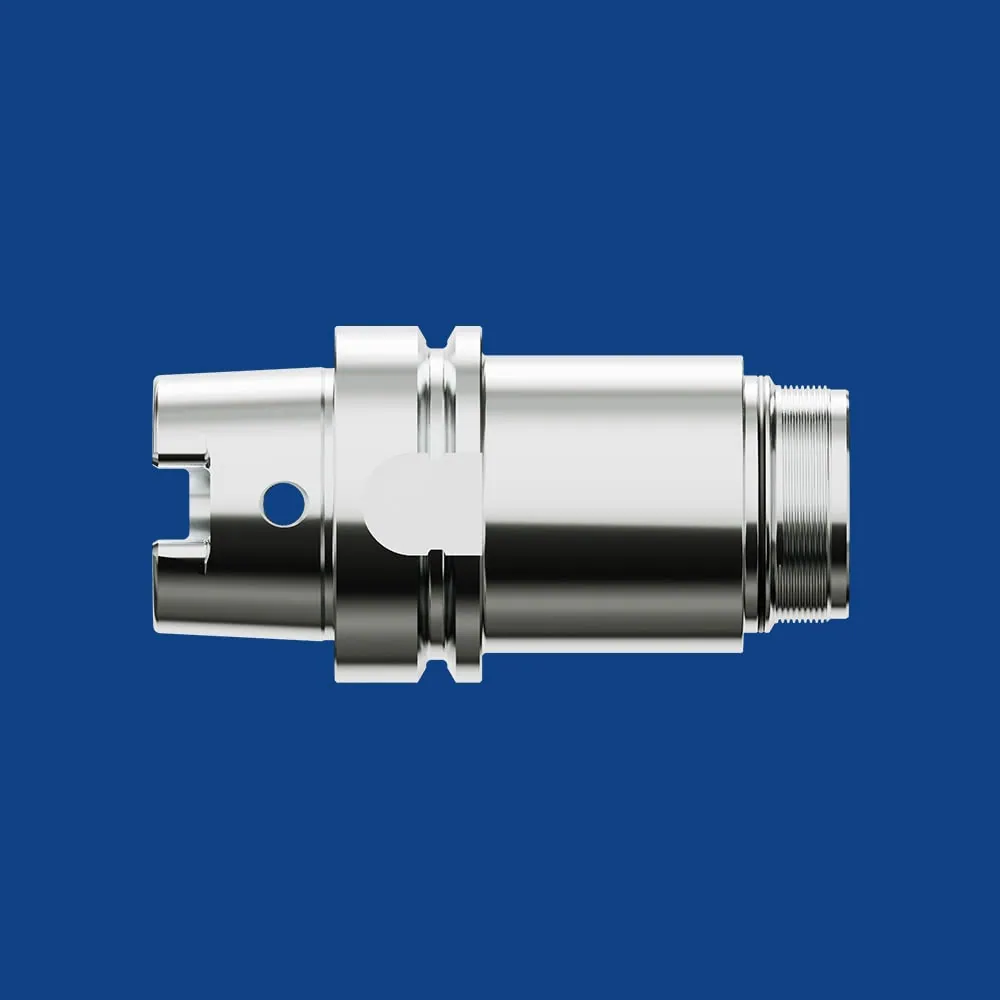

CENTRO|P –
Bewährte Technik für Ihren Vorteil
Die wichtigsten Designmerkmale
-

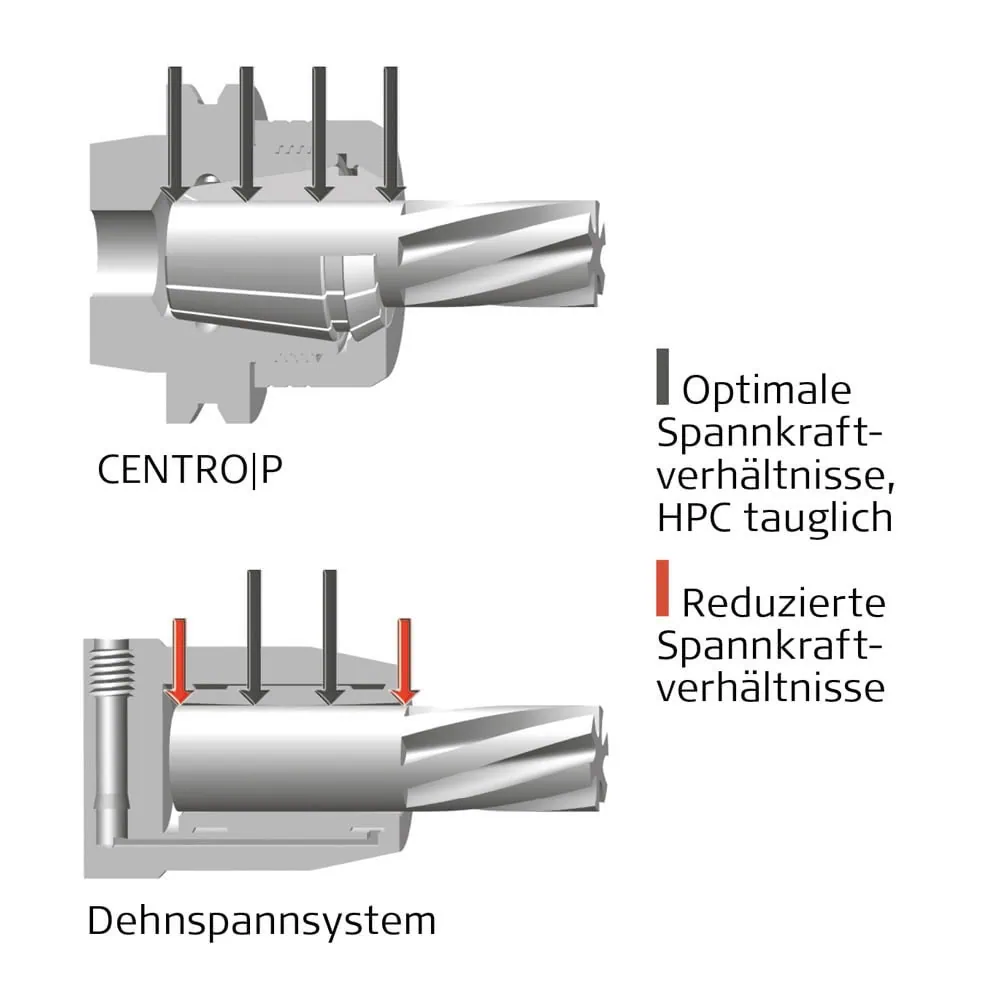

SPANNZANGE SITZT KOMPLETT IM KONUS
→ Die längere Führung bedeutet höhere Genauigkeit und mehr Stabilität -
EXAKT GESCHLIFFENE DOPPELFÜHRUNG FÜR DIE SPANNMUTTER
→ Während die hintere Führung die Spannmutter zentriert, generiert die vordere Führung beim Anziehen der Spannmutter einen optimalen Kraftschluss zwischen den drei Komponenten -
STABILES TRAPEZGEWINDE ZUR ÜBERTRAGUNG DER SPANNKRAFT
→ Als klassisches Bewegungsgewinde erreicht das Trapezgewinde bei gleichem Anzugsmoment eine höhere resultierende Spannkraft -

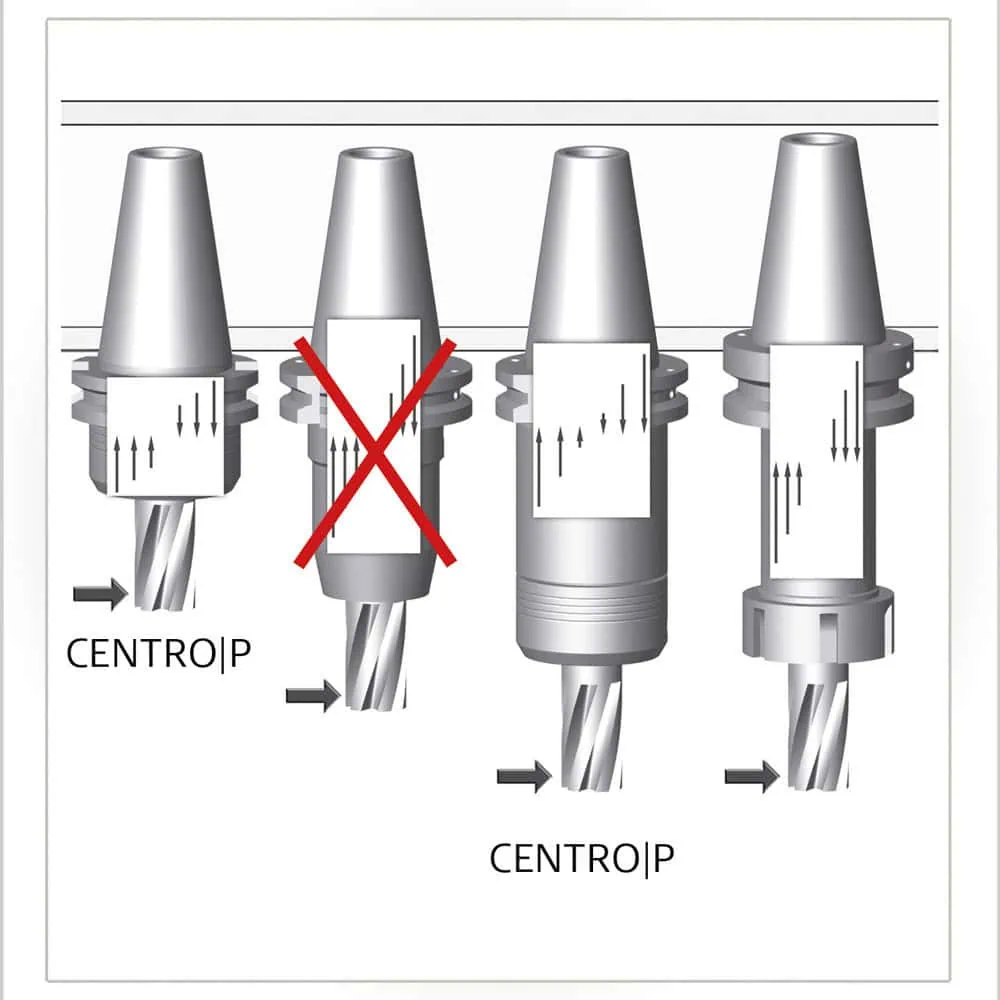

FUTTERKÖRPER MIT DURCHGEHEND MAXIMALEM DURCHMESSER
→ Maximale Stabilität ohne Vergrößerung der Störkontur

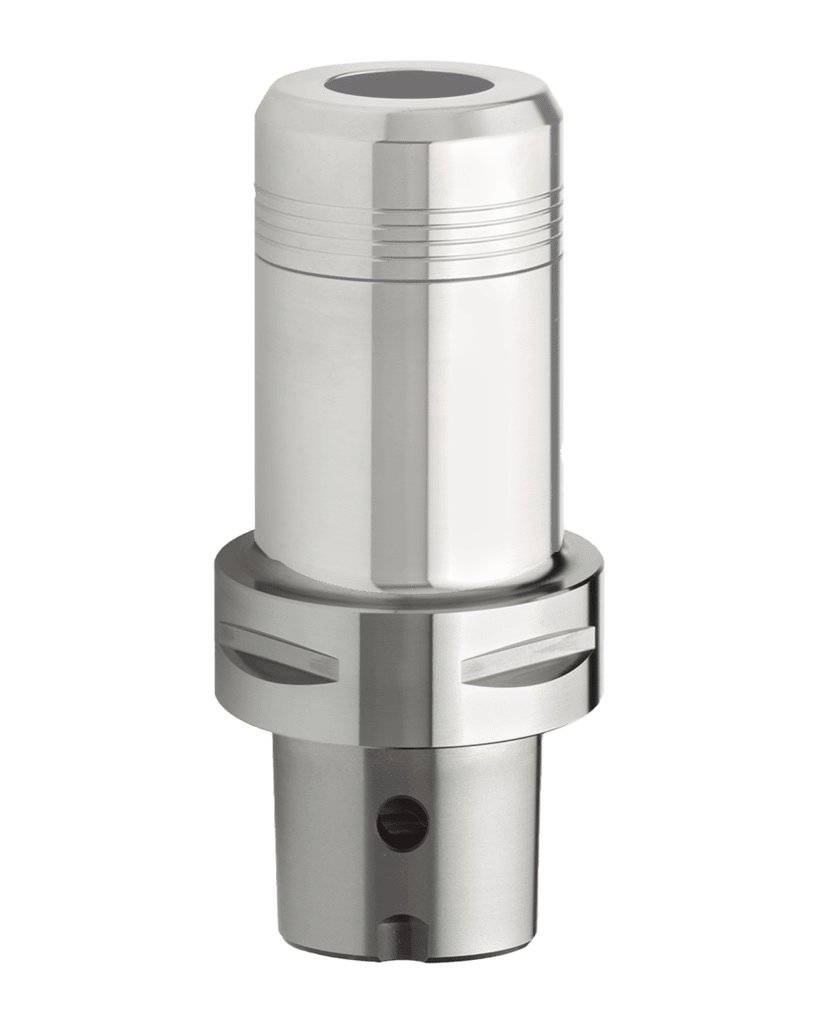

Kraftspannfutter-Körper UPC (Ultra Power Chuck)/HDC (Heavy Duty Chuck)
Ein Kraftspannfutter mit ER-Spannzange – geht das überhaupt?
Die Kraftspannfutter UPC ↗︎/HDC sind extrem steife Hochleistungs-Spannfutter für anspruchsvollste Aufgaben mit vorwiegend radialer Belastung. Die Wandstärke des Futterkörpers wurde erhöht, um mehr radiale Kraft aufnehmen zu können und die Vibrationen bestmöglich zu unterdrücken.
Das in dieser Anwendung einzigartige Trapez-Fein-Gewinde ermöglicht es, dass die Spannmutter noch besser angezogen werden kann. Dadurch werden noch höhere Spannkräfte freigesetzt.
Zusammen mit den weiteren, spezifischen Systemkomponenten wie einer kugelgelagerten Spannmutter und einer formschlüssigen Keilspannzange wird das Spannfutter UPC ↗︎ bzw. HDC zu einem überlegenen Kraftspannfutter mit ER-Spanntechnologie.
Zylindrische Werkzeugverlängerung
Zylindrische Werkzeugverlängerungen ↗︎ sind insbesondere für die präzise Bearbeitung an schwer zugänglichen Stellen geeignet und setzen Maßstäbe in den Disziplinen Rundlauf, Rüstzeit und Flexibilität.
Statt teure Sonderwerkzeuge zu beschaffen, können sehr spontan aus bestehenden Komponenten unterschiedliche Längen für Werkzeugaufnahmen realisiert werden. Mit den CENTRO|P Futtern ist somit eine stufenlose Abdeckung von Längen zwischen 160 mm bis 460 mm möglich.

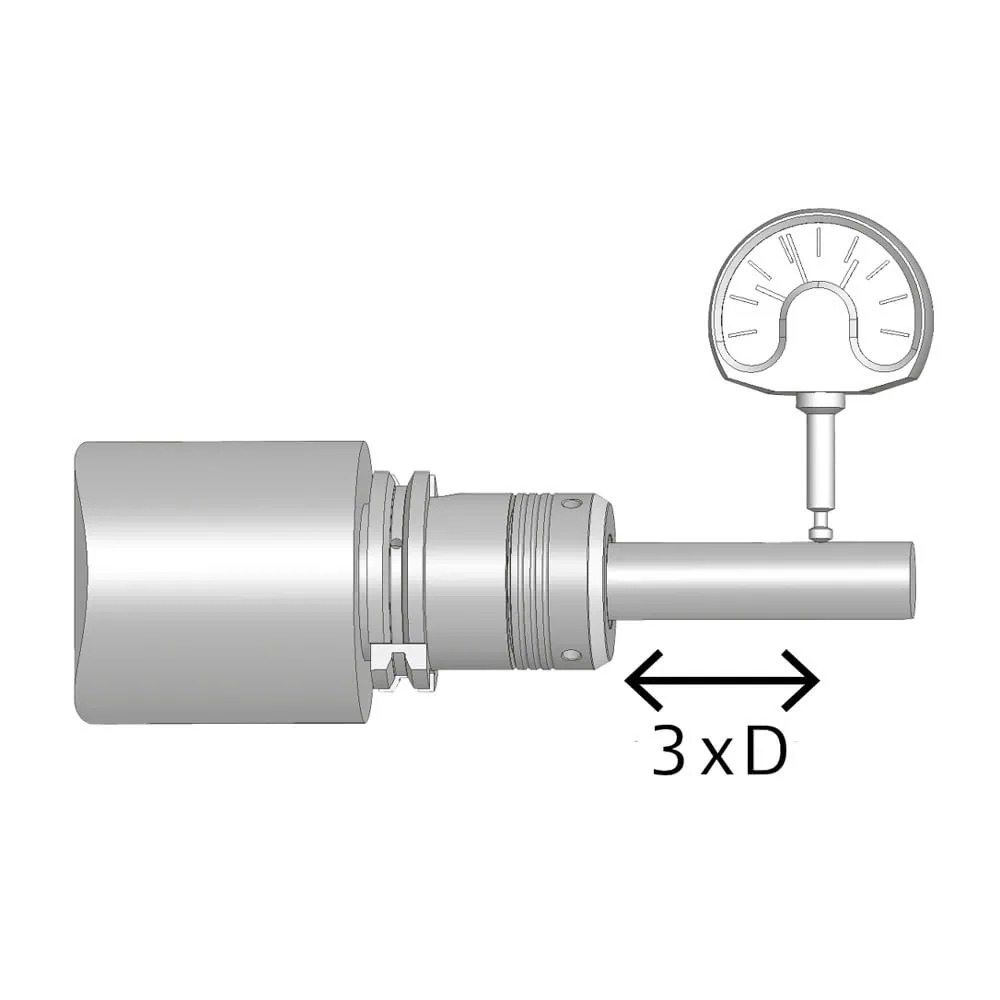

Spannfutter mit einstellbarer Rundlaufgenauigkeit
Um optimale Bearbeitungsergebnisse zum Beispiel beim Reiben oder auch anderen Feinstbearbeitungen zu erzielen, ist ein perfekter Rundlauf des Werkzeugs unumgänglich. Damit Rundlauffehler von Werkzeugaufnahme und Maschinenspindel eliminiert werden können, werden Ausrichtfutter eingesetzt.
Die ausrichtbaren Hochpräzisions-Spannfutter besitzen sämtliche Vorteile des CENTRO|P Spannsystems und bieten zusätzlich die Möglichkeit, den Rundlauf über vier Stellschrauben am Umfang des Spannfutters exakt einzustellen.
Damit ein optimaler Rundlauf erzielt wird, müssen diese Ausgleichsfutter direkt in der Maschinenspindel eingestellt werden.
Nur so können eventuelle Rundlaufabweichungen von Spannfutter und Maschinenspindel sowie auch Wechselfehler der Schnittstelle komplett eliminiert werden.
Größtmöglicher Werkzeugdurchlass
Benefits
Good to know
Weitere CENTRO|P Vorteile

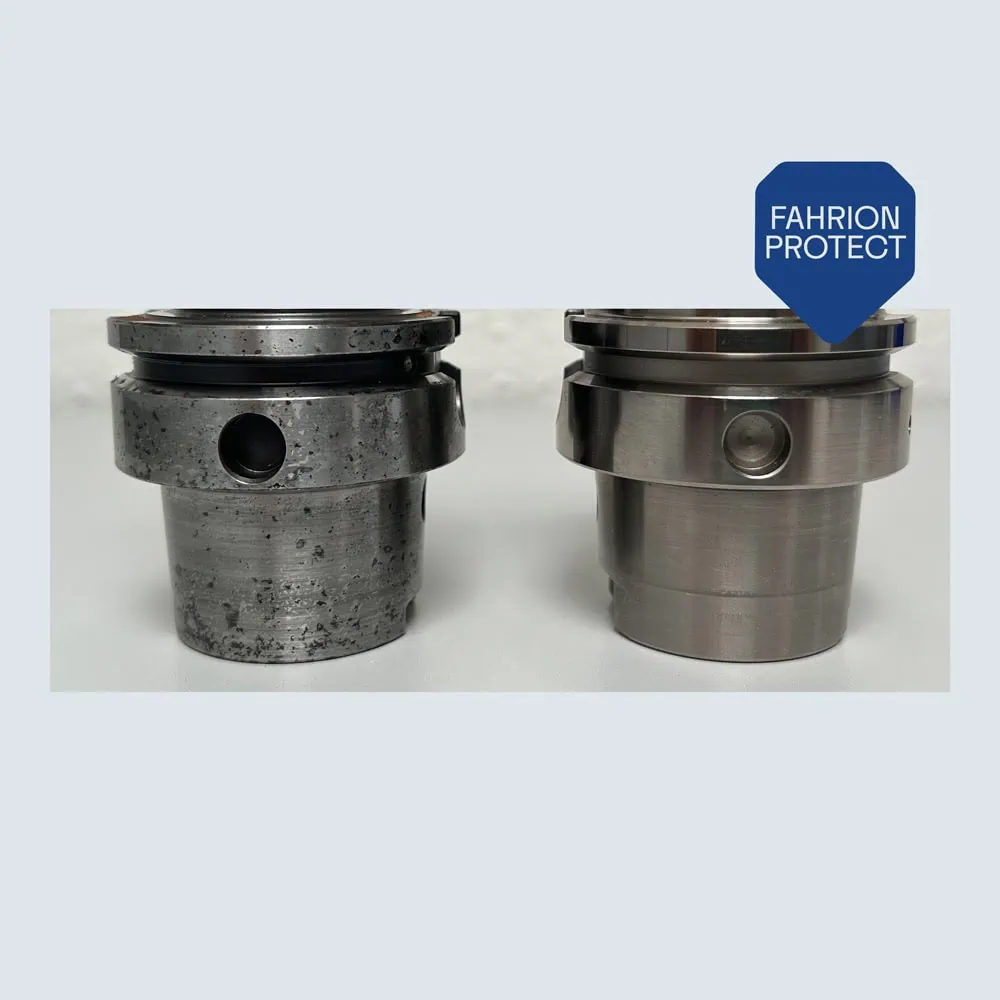

Viele Vorteile mit FAHRION|Protect

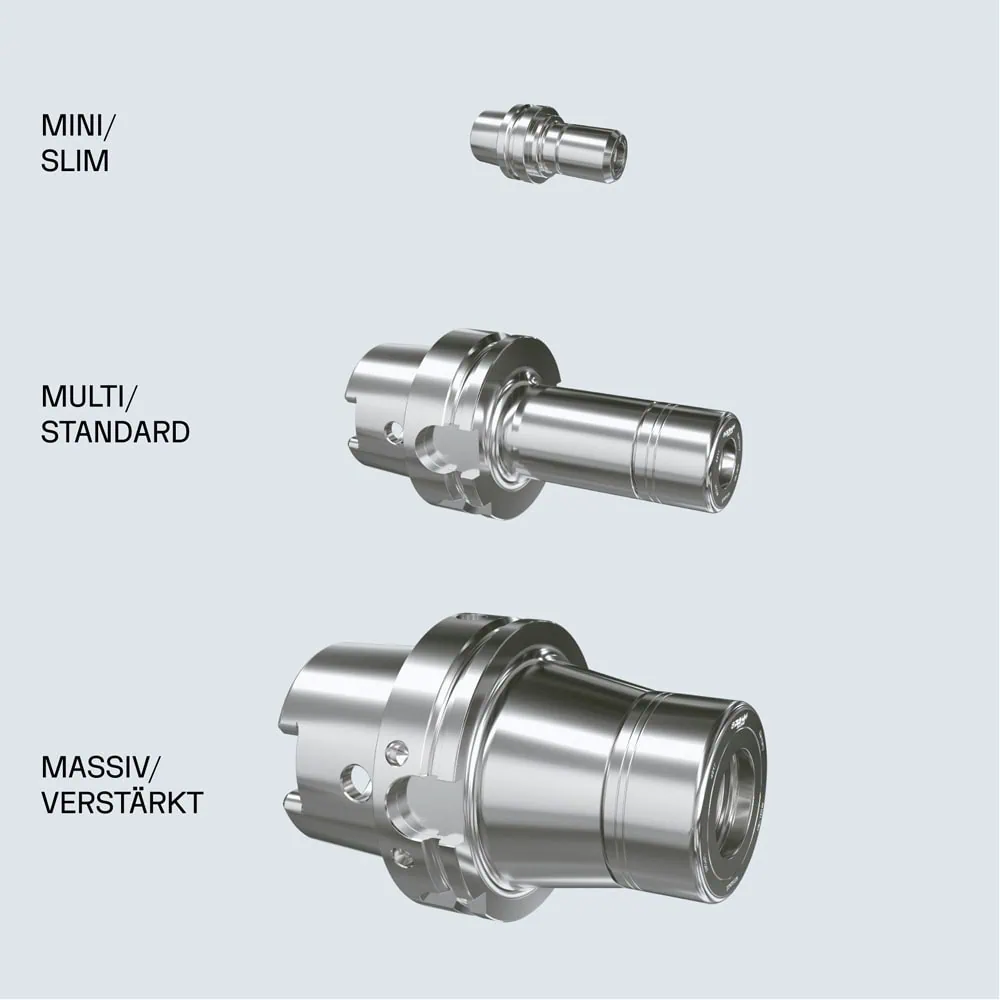

Vielfalt der Bauformen + Geometrien
