Spann­muttern

Sie sind optimal auf das CENTRO|P abgestimmt und somit die perfekte Ergänzung für den maximalen Kundennutzen.

Shop

Spannmuttern Fakten

Optimale Zentrierung der Spannmutter

→ Durch exakt geschliffene Doppelführung

Maximale Kraftübertragung

→ Durch stabiles Trapez-Gewinde

Shop

FAHRION
CENTRO|P Spann­muttern

Spannmuttern stellen eine wichtige Komponente im Spannsystem dar. Die CENTRO|P Spannmuttern werden im eigenen Haus gefertigt und sind optimal auf die anderen Komponenten abgestimmt.
Mehrere Varianten für unterschiedliche Anwendungsgebiete tragen wesentlich zur Vielseitigkeit des Spannsystems bei.
fahrion spannmuttern centrop

CENTRO|P Spann­muttern Übersicht

Alle Spannmutter-Infos Als Übersicht
Download
4/6

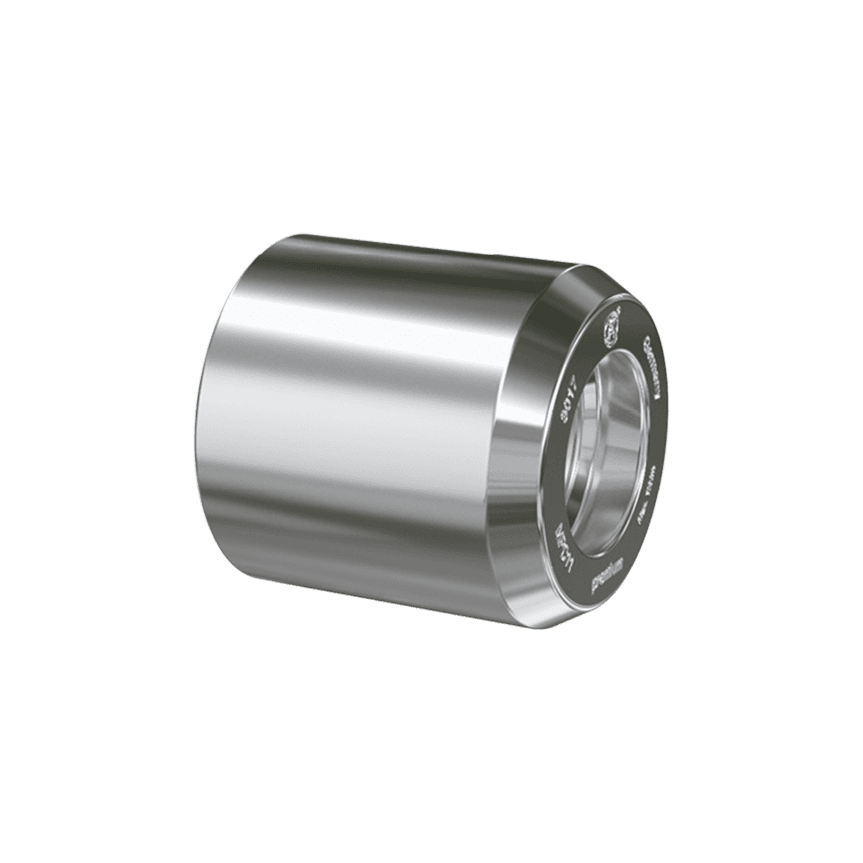

MPC

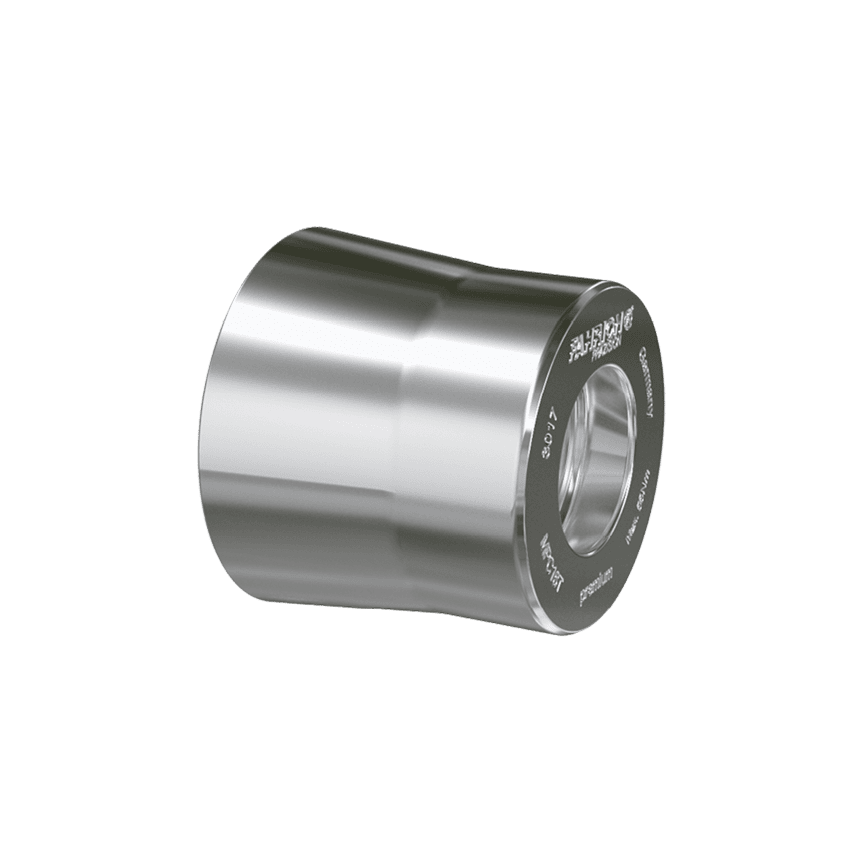

MPC konisch

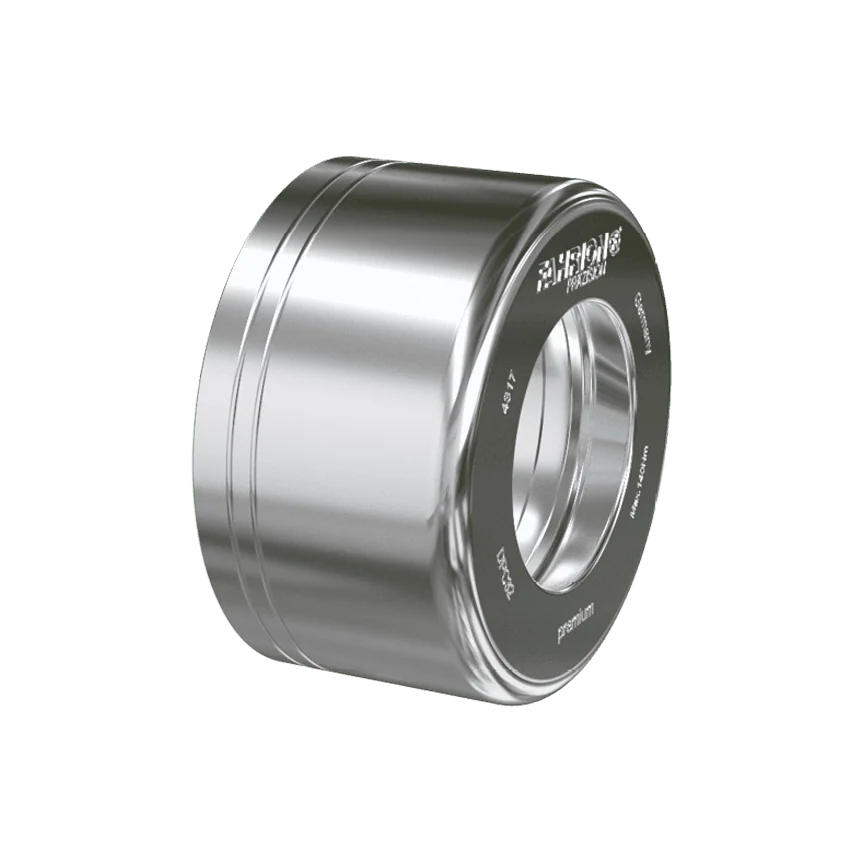

DPC

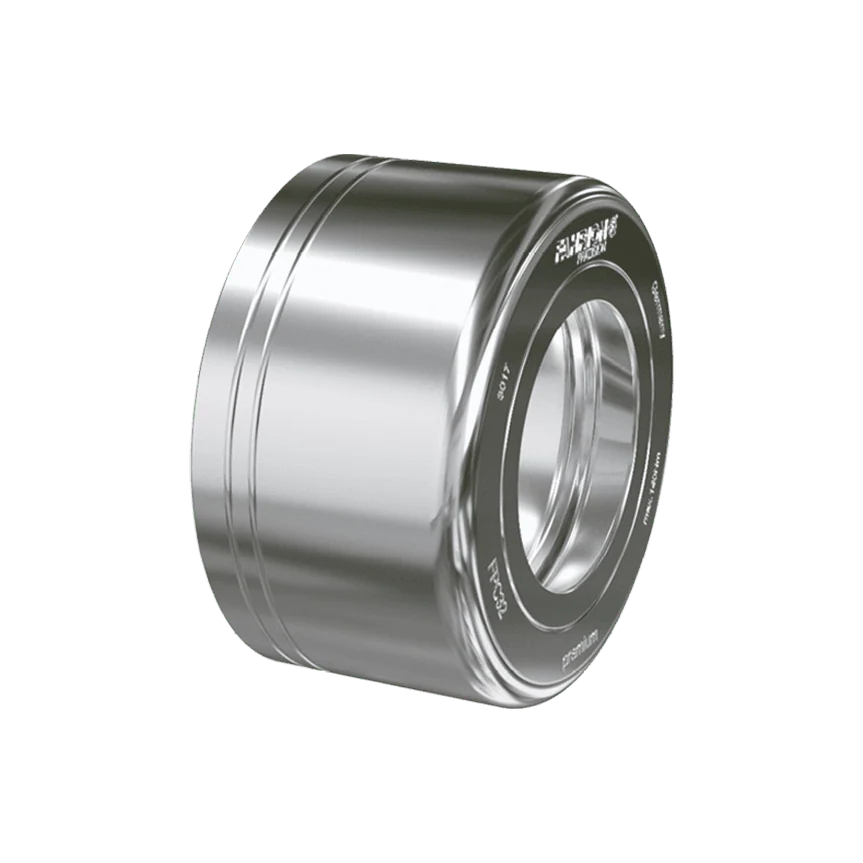

FPC

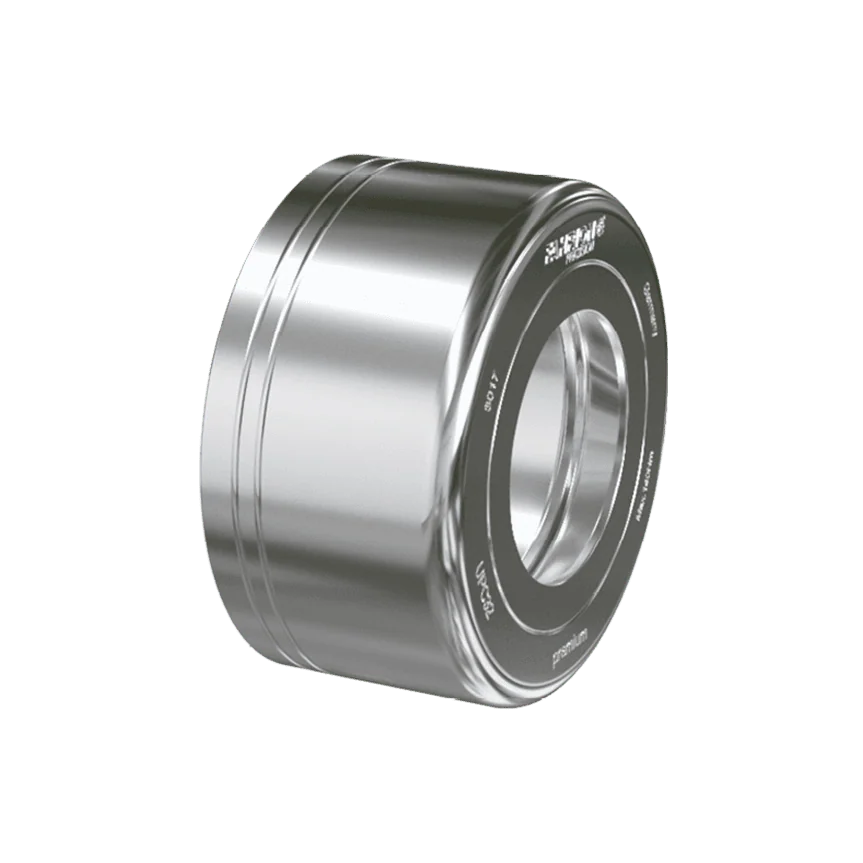

UPC

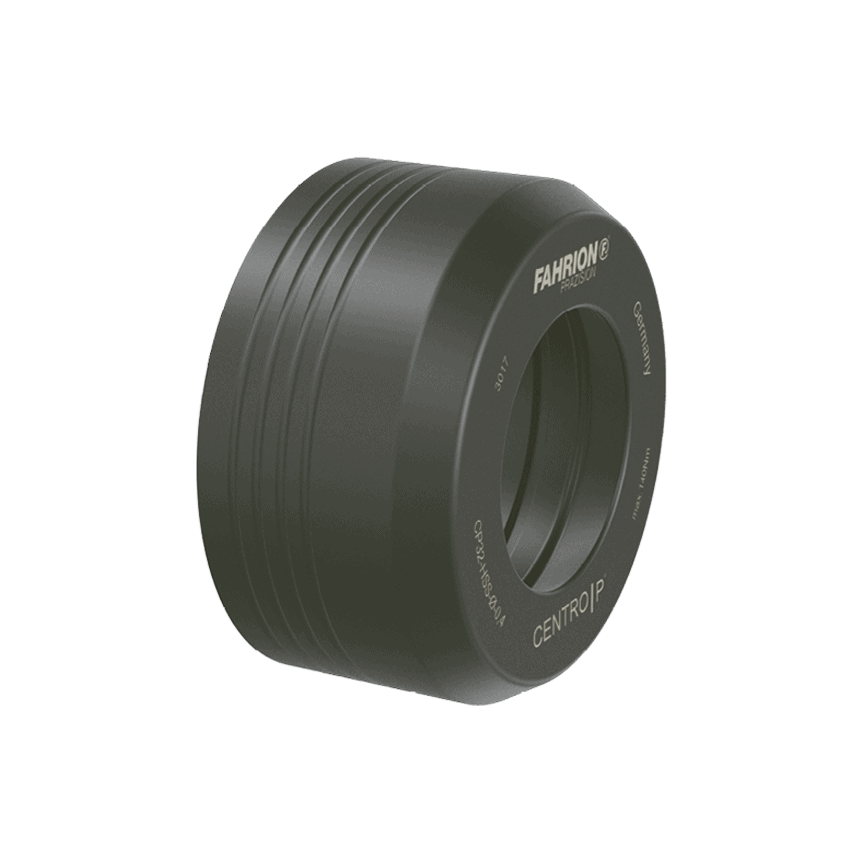

HSS
Einsatz in ER-Größe
ER8, ER11, ER16
ER16
ER16, ER20, ER25, ER32, ER40
ER32, ER40
ER32
ER16, ER20, ER25, ER32
SPANNDURCHMESSER-ÜBERBRÜCKUNG
nein
nein
nein
nein
nein
- 0,4 mm
Gewinde
Trapez Standard
Trapez Standard
Trapez Standard
Trapez Standard
Trapez Fein
Trapez Standard
Reibungsminderung
Standard-Beschichtung
Gleit-Leicht-Beschichtung
Gleit-Leicht-Beschichtung
Kugellager
Kugellager
Gleit-Leicht-Beschichtung
wartungsfrei
Kontur
rotationssymmetrisch
ohne Nuten
rotationssymmetrisch
ohne Nuten
rotationssymmetrisch
ohne Nuten
rotationssymmetrisch
ohne Nuten
rotationssymmetrisch
ohne Nuten
rotationssymmetrisch
ohne Nuten
Betätigung
Rollenschlüssel
Rollenschlüssel
Rollenschlüssel
Rollenschlüssel
Rollenschlüssel
Rollenschlüssel
Empfohlene
Anwendungen:
Hochgeschwindigkeit
empfohlen
empfohlen
möglich
-
-
-
Allrounder
möglich
möglich
empfohlen
möglich
-
möglich
Schwerzerspanung
-
-
-
empfohlen
empfohlen
-
Trochoidial
-
-
-
empfohlen
empfohlen
-
Außendurchmesser bei ER-Größe:
ER8
D=10,0 mm
L=11,1 mm
-
-
-
-
-
ER11
D=16,0 mm
L=16,2 mm
-
-
-
-
-
ER16
D=22,0 mm
L=20,9 mm
D=24,0 mm
L=23,2 mm
D=30,0 mm
L=23,4 mm
-
-
D=30,0 mm
L=21,3 mm*
ER20
-
-
D=32,0 mm
L=24,6 mm
-
-
D=32,0 mm
L=22,8 mm
ER25
-
-
D=40,0 mm
L=25,6 mm
-
-
D=40,0 mm
L=23,8 mm
ER32
-
-
D=50,0 mm
L=26,9 mm
D=50,0 mm
L=26,9 mm
D=53,0 mm
L=27,0 mm
D=50,0 mm
L=24,9 mm
ER40
-
-
D=63,0 mm
L=31,5 mm
D=63,0 mm
L=31,5 mm
-
-
Mehr
Infos
Shop
Shop
Shop
Shop
Shop
Shop

* HSS: Ausführung „Mini“: D=22,0 mm, L= 20,9 mm, Ausführung „Konisch“: D=24,0 mm, L=23,2 mm

Verbesserte Dämpf­ung

Optimiertes Design der Spannmutter mit Schrägkugellager und Kompensationsring.

Dadurch erreichen die kugelgelagerten CENTRO|P Spannmuttern eine resultierende Spannkraft zwischen 350 Nm und 380 Nm. Mehr als ausreichend, um zum Beispiel eine Keilspannzange mit Auszugsicherung vor dem Verdrehen zu sichern.

Darüber hinaus erhöhen die mehrteiligen CENTRO|P Spannmuttern die Schwingungsdämpfung im Gesamtsystem durch die Entkopplung der beiden Lagerschalen.

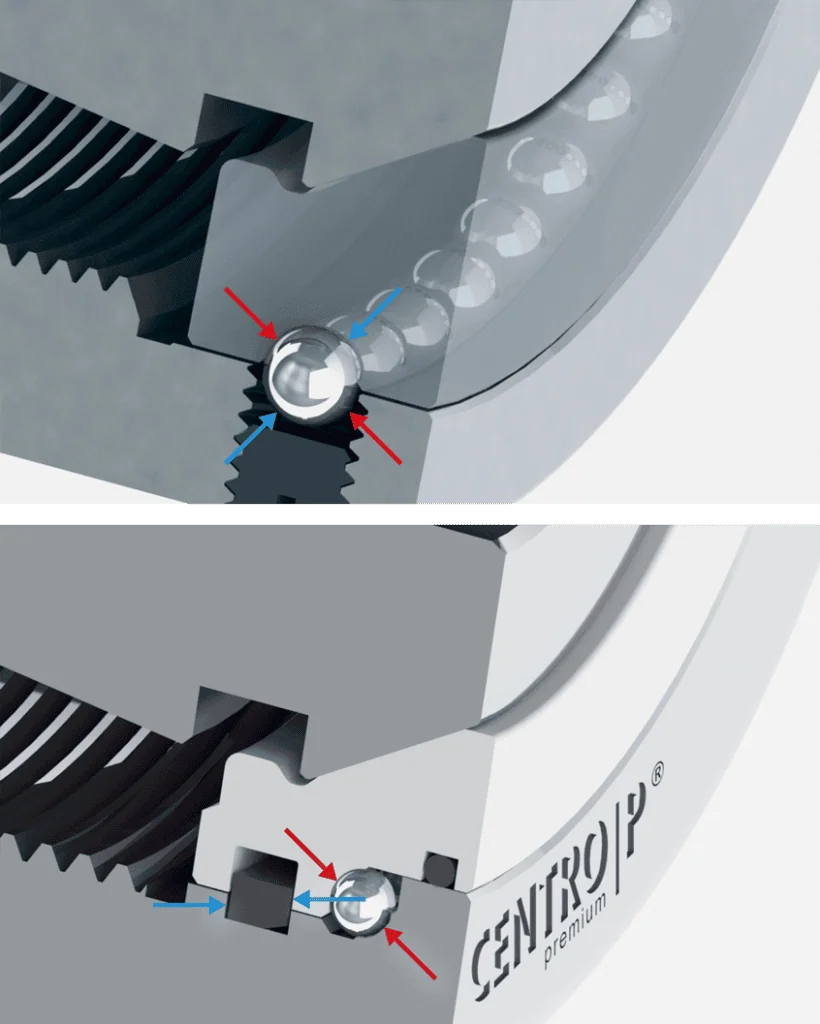

RIllenkugellager / Schrägkugellager

fahrion spannmuttern rillenkugellager schraegkugellager

Vorteile der Schrägkugellager

Der Kompensationsring ermöglicht das Klemmen der Spannzange ohne radiale Kräfte. Beim Anziehen wird der Druck auf die Spannzange nur in axialer Richtung von oben nach unten ausgeübt.

Herkömmliche Spannmuttern mit Rillenkugellager (Bild oben):
→ Der Kraftfluss beim Spannen (Rot) bzw. Lösen (Blau) wird ausschließlich über Kugeln und Lagerschalen übertragen.

CENTRO|P Spannmuttern mit Schrägkugellager (Bild unten):
→ Kraftfluss beim Spannen (Rot) wird über die Kugeln, beim Lösen (Blau) über den Sicherungsring übertragen.

Benefits

Schnelle Montage

Durch stabiles Trapez-Gewinde mit weniger Gewindegängen

Optimale Wuchtgüte

Durch komplett rotationssymmetrisches Design

Kein Verwinden der Spannzange beim Anziehen

Durch spezielle Leichtlauf-Beschichtung in der Spannmutter

Kein Eingraben der Kugeln in Lagerschalen

Durch den Einsatz von Schrägkugellager

Good to know

Passende
Rollenschlüssel

fahrion spannmuttern rollenschluessel

Viele Vorteile mit
FAHRION|Protect

fahrion spannmuttern fahrion protect

Vollständige Rotationssymmetrie

fahrion spannmuttern rotationssymmetrie

Welchen Einfluss hat die Auswahl der richtigen Spannmutter?

Während mehrteilige Spannmuttern einen positiven Einfluss auf die zu erzielende Spannkraft und eine optimierte Dämpfung haben, werden einteilige Spannmuttern aufgrund ihrer besseren Wuchtgüte bei Bearbeitungen mit höheren Drehzahlen eingesetzt.
fahrion spannmuttern rollenschluessel

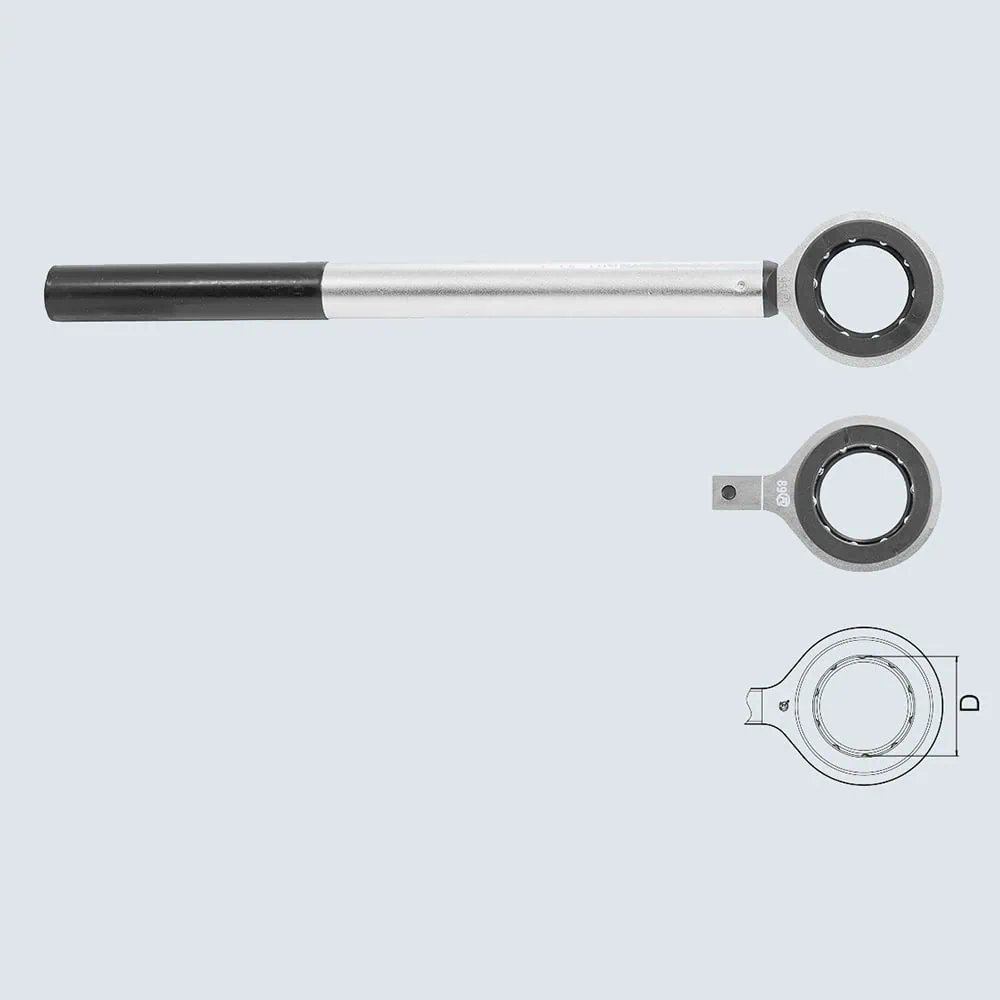

Spannmuttern Rollenschlüssel

Passende
Rollen­schlüssel

Allgemein

Rollenschlüssel für ein sicheres, schnelles und unkompliziertes Spannen von Spannmuttern mittels Rollen ohne Verletzungsgefahr, da kein Abrutschen möglich ist.
FAHRION Rollenschlüssel sind entweder mit Griff (RO/ROD/RH) oder mit Vierkant als Aufsatz für einen Drehmomentschlüssel (DRH/DRO) erhältlich. In der folgenden Tabelle finden Sie eine Übersicht, welche Rollenschlüssel zu welchem CENTRO|P Spannfutter passt.

D = Schlüssel ØBezeichnungfür Spann­futter inkl. Spann­mutter
10 mmDRH10MPC8/MSC8
16 mmRH16/DRH16MPC11/MPC11C/MSC11
22 mmRO22/DRO22MPC16/MPC16C/MSC16
24 mmRO24/DRO24MPC16T
30 mmRO30/DRO30DPC16
32 mmRO32/DRO32DPC20
40 mmRO40/DRO40DPC25/AFC25
50 mmRO50/DRO50DPC32/FPC32/AFC32
53 mmRO53/DRO53UPC32
63 mmRO63/DRO63DPC40/FPC40/UPC40
fahrion spannmuttern fahrion protect

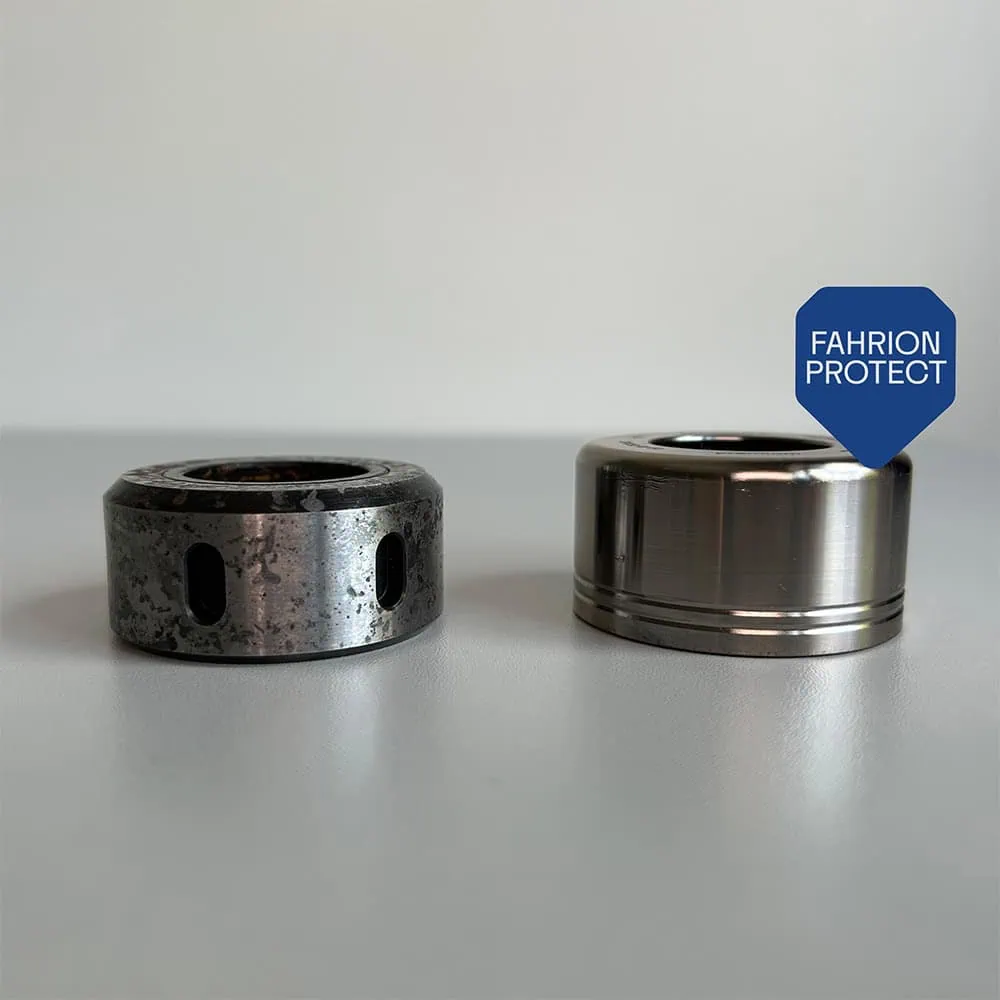

FAHRION|PROTECT

Vorteile mit FAHRION|PRO­TECT

Viele Vorteile mit FAHRION|PROTECT
Passend zu den Spannfutterkörpern sind auch die Spannmuttern unter anderem mit einer FAHRION|Protect Beschichtung geschützt. Gerade die Spannmuttern sind stark vor Kontaktrost gefährdet, da sie großflächig mit Handschweiß in Berührung kommen.

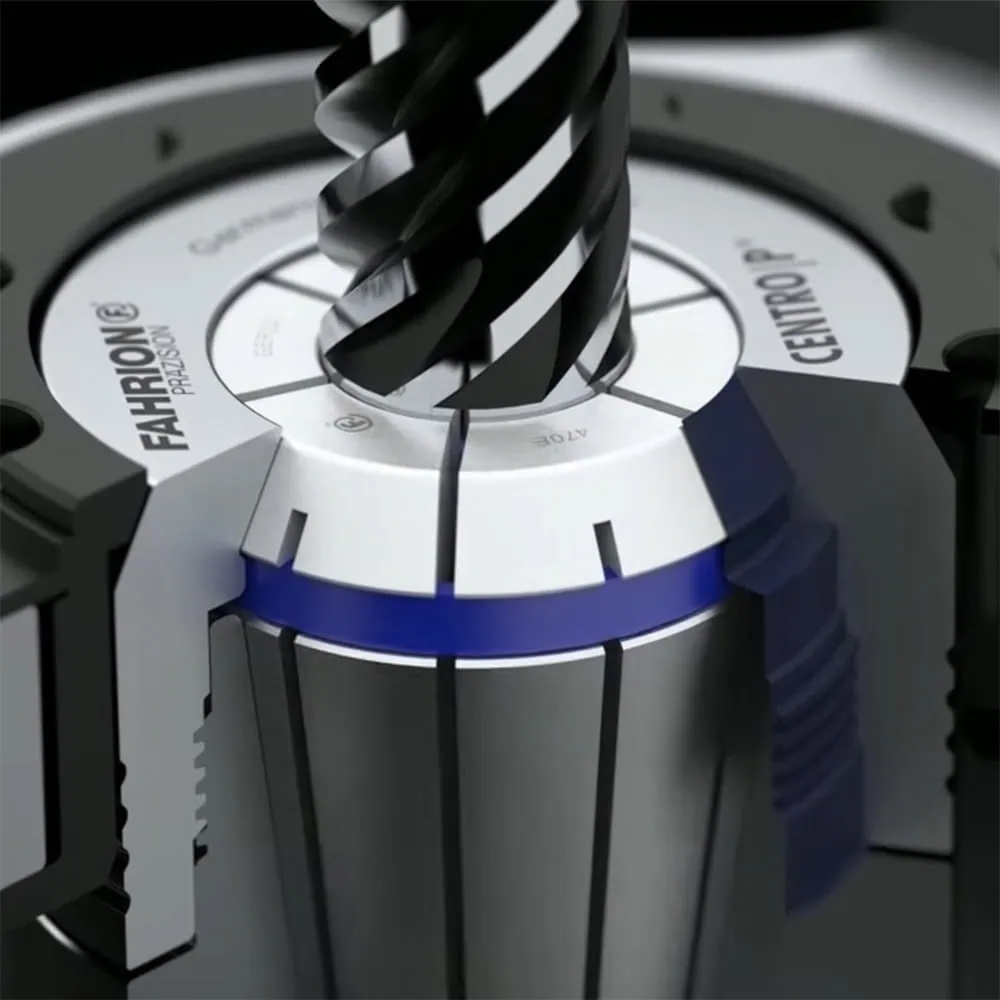

fahrion spannmuttern rotationssymmetrie
Detailansicht

Vollständige Rotations­symmetrie

Wir verzichten in allen CENTRO|P Spannmuttern sowohl auf Exzenter als auch andere einseitige Einhängemechanismen, die eine konstruktive Unwucht der Spannmutter bedeuten.

1. Dadurch sind unsere Spannmuttern sowohl außen als auch innen völlig rotationssymmetrisch ohne konstruktive Unwucht.


2. Beim Montieren der Spannzange können Sie auf die Suche nach der richtigen Einhängeposition verzichten. Dadurch können Sie die Spannzange leichter und schneller einsetzen.
